ລາຍລະອຽດຜະລິດຕະພັນ

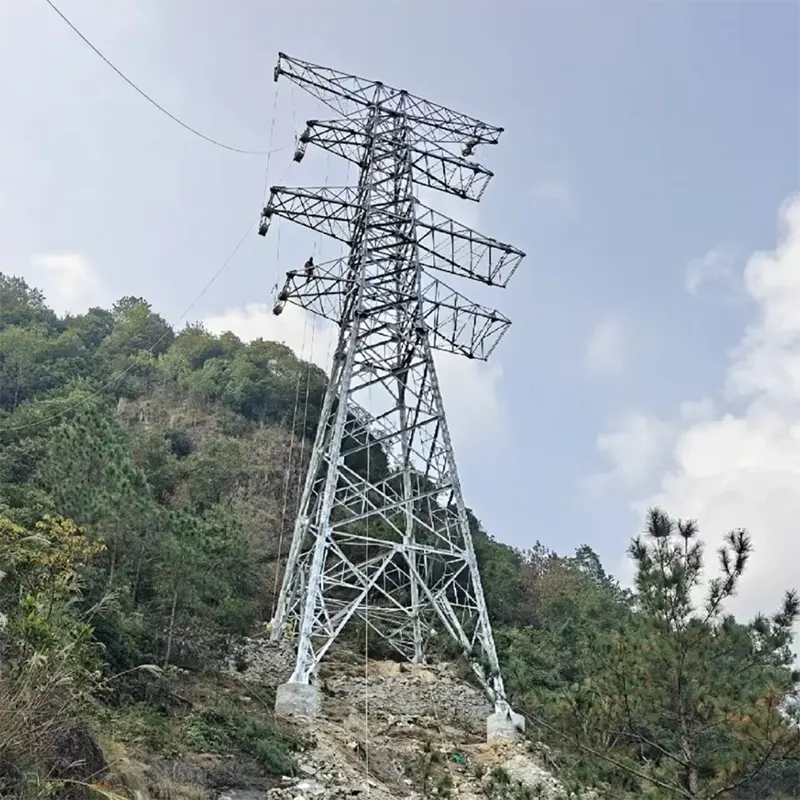

ຫໍສາຍສົ່ງແຮງດັນສູງ 400kV ແມ່ນໂຄງສ້າງເສັ້ນລວດເຫຼັກທີ່ຮອງຮັບຕົວນໍາແຮງດັນສູງ, ສາຍດິນ, ແລະ insulators ໃນລະດັບຄວາມສູງທີ່ປອດໄພເຫນືອຫນ້າດິນ. "400kV" ຫມາຍເຖິງແຮງດັນຂອງສາຍທີ່ມັນປະຕິບັດ - ໃນບັນດາປະເພດແຮງດັນສູງສຸດທີ່ໃຊ້ສໍາລັບການຖ່າຍທອດໄຟຟ້າລະຫວ່າງລັດແລະລະຫວ່າງປະເທດ. ໃນລະດັບແຮງດັນນີ້, ທຸກໆ tower ໃນສາຍຕ້ອງຖືນ້ໍາຫນັກຕົວນໍາຫຼາຍຮ້ອຍໂຕນແລະທົນທານຕໍ່ຄວາມກົດດັນອັນໃຫຍ່ຫຼວງໃນລະຫວ່າງການໂຫຼດລົມແລະກ້ອນ.

ຂໍ້ມູນຈໍາເພາະຂອງຜະລິດຕະພັນ

ພາລາມິເຕີ	ຊ່ວງມາດຕະຖານ
ຫ້ອງຮຽນແຮງດັນ	400kV (ຍັງ 345kV / 500kV ຕາມການຮ້ອງຂໍ)
ປະເພດຫໍ	Suspension / Tension / Angle / Terminal
ການຕັ້ງຄ່າວົງຈອນ	ດຽວ / ສອງ / ຫຼາຍວົງຈອນ
ຄວາມສູງຂອງຫໍຄອຍ	25m – 80m (ສູງກວ່າສໍາລັບການຂ້າມແມ່ນໍ້າ)
ເຫຼັກຂາຫຼັກ	Q355 / Q420 ເຫຼັກມຸມທີ່ມີຄວາມເຂັ້ມແຂງສູງ
Bracing Steel	ພາກສ່ວນມຸມ Q235B / Q355B
Bolts	ຄວາມເຂັ້ມແຂງສູງ 8.8 / 10.9 ເກຣດ, hot-dip galvanized
Galvanizing	ການແຊ່ຮ້ອນຕໍ່ ISO 1461, 85 µm min (ສູງສຸດ 120 µm ຕາມການຮ້ອງຂໍ)
ມາດຕະຖານການອອກແບບ	IEC 60652 / IEC 60815 / GB 50545 / BS EN 50341
ການອອກແບບຄວາມໄວລົມ	28 m/s – 45 m/s ຕໍ່ເງື່ອນໄຂສະຖານທີ່
ຊີວິດການອອກແບບ	50+ ປີ
ປະເພດພື້ນຖານ	ຄອນກຣີດທີ່ມີມຸມ galvanized stub ຝັງ

ຄຸນນະສົມບັດແລະຜົນປະໂຫຍດທີ່ສໍາຄັນ

ວິສະວະກໍາສໍາລັບການໂຫຼດທີ່ສຸດ

ຫໍຄອຍ 400kV ຂອງພວກເຮົາຖືກວິເຄາະໂຄງສ້າງດ້ວຍຊອບແວອົງປະກອບທີ່ຈຳກັດຕໍ່ກັບກໍລະນີການໂຫຼດລວມທີ່ຮ້າຍກາດທີ່ສຸດ: ລົມແຮງ 40 m/s ຢູ່ເທິງຕົວນໍາທີ່ບັນຈຸນ້ຳກ້ອນ, ຄວາມບໍ່ສົມດຸນຂອງຄວາມຕຶງຄຽດຂອງສາຍໄຟທີ່ແຕກຫັກ, ແລະອຸນຫະພູມທີ່ເກີດຈາກກະແສລົມ. ປັດໄຈຄວາມປອດໄພຕໍ່ IEC 60652 / GB 50545. ໃນເວລາທີ່ການຄິດໄລ່ກ່າວວ່າ tower ຢືນ, ມັນຢືນ.

ເຫຼັກກ້າທີ່ມີຄວາມເຂັ້ມແຂງສູງ, ໂຕນຕ່ໍາ

ເຫຼັກກ້າທີ່ມີຄວາມເຂັ້ມແຂງສູງ Q420 ໃນຂາສາມາດຕັດນ້ໍາຫນັກຂອງຫໍຄອຍໄດ້ 15-25% ເມື່ອປຽບທຽບກັບການອອກແບບ Q235 ທໍາມະດາ. ລໍາລຽງຕ່ໍາຫມາຍຄວາມວ່າຄ່າຂົນສົ່ງຕ່ໍາ, ພື້ນຖານຂະຫນາດນ້ອຍກວ່າ, ແລະການກໍ່ສ້າງໄວຂຶ້ນ - ປະຫຍັດທີ່ປະສົມໃນທົ່ວສາຍ 500-tower.

Hot-Dip Galvanized ສໍາລັບ 50+ ປີການບໍລິການ

ທຸກໆອົງປະກອບແມ່ນສັງກະສີດ້ວຍຈຸ່ມຮ້ອນຕາມ ISO 1461 ທີ່ມີຊັ້ນສັງກະສີຢ່າງຫນ້ອຍ 85 µm. ໃນສະພາບແວດລ້ອມບັນຍາກາດປົກກະຕິ, ຄາດວ່າ 50+ ປີກ່ອນການບໍາລຸງຮັກສາຄັ້ງທໍາອິດ. ສໍາລັບເຂດແຄມຝັ່ງທະເລຫຼືເຂດທີ່ມີການກັດກ່ອນອຸດສາຫະກໍາ, ພວກເຮົາສະເຫນີການເຄືອບຫນາກວ່າ (ເຖິງ 120 µm) ຫຼືລະບົບການເຄືອບສອງຊັ້ນ.

ການເຊື່ອມຕໍ່ທີ່ສາມາດປ່ຽນແປງໄດ້, ການພິສູດພາກສະຫນາມ

ສະມາຊິກຂາແລະສາຍແຂນແມ່ນ fabricated ມີຮູ bolt templated ຄວາມແມ່ນຍໍາ, ສະນັ້ນ towers ດຽວກັນຈາກ batches ການຜະລິດທີ່ແຕກຕ່າງກັນປະກອບ interchangeably. ພະນັກງານກໍ່ສ້າງລາຍງານວ່າ ຫໍຄອຍຂອງພວກເຮົາເຂົ້າກັນຄືກັບເຄື່ອງເຟີນີເຈີທີ່ເຮັດໄດ້ດີ - ບໍ່ມີການປີນ, ບໍ່ລີມ, ບໍ່ມີໄມ້ຄ້ອນໃນບ່ອນ.

ຊຸດເອກະສານເຕັມ

ແຕ່ລະສາຍສົ່ງແຮງດັນສູງ 400kV tower ເຮືອທີ່ມີຮູບແຕ້ມ fabrication ຢັ້ງຢືນ, ໃບຢັ້ງຢືນການທົດສອບວັດສະດຸ, ບົດລາຍງານຄວາມຫນາ galvanizing, ແລະສະຫຼຸບການຄິດໄລ່ໂຄງສ້າງ. ທີ່ປຶກສາແລະທີມງານກວດກາຂອງທ່ານໄດ້ຮັບທຸກສິ່ງທຸກຢ່າງທີ່ເຂົາເຈົ້າຕ້ອງການສໍາລັບການຍອມຮັບສະຖານທີ່.

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

ໃນຖານະເປັນຜູ້ຜະລິດແລະຜູ້ສະຫນອງ towers ສາຍສົ່ງແຮງດັນສູງ 400kV, MTtower fabricates towers ສໍາລັບສາທາລະນູປະໂພກ, ຜູ້ຮັບເຫມົາ EPC, ແລະນັກພັດທະນາທົດແທນ - ສະຫນອງໃຫ້ເປັນຈໍານວນຫຼາຍໃນລາຄາໂຮງງານໂດຍກົງສໍາລັບ:

ສາຍສົ່ງກະດູກສັນຫຼັງ 400kV ລະຫວ່າງລັດ ແລະ ພາກພື້ນ

ການຍົກຍ້າຍພະລັງງານຈາກໂຮງງານຄວາມຮ້ອນ, ນ້ໍາ, ແລະນິວເຄລຍຂະຫນາດໃຫຍ່

ແລວທາງເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າພະລັງງານລົມ ແລະແສງຕາເວັນ (ສາຍສະສົມ 400kV)

ຕົວເຊື່ອມຕໍ່ໄຟຟ້າຂ້າມຊາຍແດນ ແລະສາຍສົ່ງອອກ

ການທົດແທນແລະຍົກສູງອາຍຸ 220kV / 330kV corridors ເປັນ 400kV class

ເສັ້ນທາງຂ້າມແມ່ນ້ຳຂອງ ແລະ ເສັ້ນທາງພູເຂົາ ຕ້ອງມີຫໍຄອຍສູງສູງ

ຂະບວນການຜະລິດ

ທຸກໆຫໍສາຍສົ່ງແຮງດັນສູງ 400kV ເລີ່ມຕົ້ນດ້ວຍການອອກແບບລາຍລະອຽດ: ພວກເຮົາປ່ຽນໂຄງຮ່າງຂອງ tower ເຂົ້າໄປໃນຮູບແຕ້ມ fabrication ຂອງສະມາຊິກໂດຍສະມາຊິກໂດຍນໍາໃຊ້ຊອບແວ tower 3D, ສ້າງລາຍການຕັດ, ແມ່ແບບຂຸມ, ແລະຮູບແຕ້ມປະກອບທີ່ກອງປະຊຸມປະຕິບັດຕາມ millimeter.

Fabrication: ເຫຼັກມຸມແມ່ນ straightened, CNC ຕັດກັບຄວາມຍາວ, ແລະ punched ຫຼືເຈາະດ້ວຍແມ່ແບບຄວາມແມ່ນຍໍາ. ສະມາຊິກແຕ່ລະຄົນຖືກຫມາຍດ້ວຍໂຄດຄໍາສັ່ງທີ່ເປັນເອກະລັກທີ່ກົງກັບຮູບແຕ້ມ, ດັ່ງນັ້ນເຫຼັກມາຮອດສະຖານທີ່ແລ້ວ "ຕິດປ້າຍ" ສໍາລັບຕໍາແຫນ່ງຂອງມັນ.

ກ່ອນທີ່ຈະ galvanizing, ການປະກອບການທົດລອງຢ່າງເຕັມທີ່ແມ່ນດໍາເນີນສໍາລັບຢ່າງຫນ້ອຍຫນຶ່ງ tower ຂອງແຕ່ລະປະເພດ. ນີ້ແມ່ນບ່ອນທີ່ພວກເຮົາກວດສອບການສອດຄ່ອງຂຸມ, ຄວາມເຫມາະສົມຂອງສະມາຊິກ, ແລະເລຂາຄະນິດໂດຍລວມ — ເປັນຂັ້ນຕອນທີ່ຜູ້ຜະລິດຈໍານວນຫຼາຍຂ້າມໄປ, ແລະເຫດຜົນການຕັ້ງຫນ້າພາກສະຫນາມຂອງພວກເຮົາແມ່ນກ້ຽງ.

Galvanizing: ອົງປະກອບແມ່ນ degreased, ດອງໃນອາຊິດ hydrochloric, fluxed, ແລະ immersed ໃນສັງກະສີ molten ຢູ່ທີ່ ~ 450 ° C. ຄວາມຫນາຂອງຊັ້ນສັງກະສີຖືກກວດສອບດ້ວຍເຄື່ອງວັດແທກແມ່ເຫຼັກໃນທຸກຊຸດ. ການກວດກາຄັ້ງສຸດທ້າຍກວມເອົາຂະຫນາດ, ການປົກຫຸ້ມຂອງສັງກະສີ, ແລະ bolt ເຫມາະ.

ເປັນຫຍັງຕ້ອງເລືອກ Maotong?

Qingdao Maotong Power Equipment Co., Ltd. ຖືໃບອະນຸຍາດການຜະລິດອຸດສາຫະກໍາແຫ່ງຊາດລວມທັງໃບອະນຸຍາດການຜະລິດ tower ສາຍສົ່ງ 220kV ແລະ 500kV ໃບຢັ້ງຢືນຄຸນນະພາບ tower ທໍ່ເຫຼັກ. ພວກເຮົາບໍ່ແມ່ນໂຮງງານຜະລິດວຽກ - ພວກເຮົາເປັນຜູ້ຜະລິດທີ່ມີໃບອະນຸຍາດຂອງຜະລິດຕະພັນຫໍຄອຍແຮງສູງ.

ໃນຈໍານວນພະນັກງານທີ່ລົງທະບຽນຂອງພວກເຮົາ 205 ຄົນ, 85 ຄົນແມ່ນຜູ້ຊ່ຽວຊານດ້ານວິຊາການ, ລວມທັງວິສະວະກອນອາວຸໂສແລະລະດັບກາງທີ່ຈັດການການອອກແບບໂຄງສ້າງ, ລາຍລະອຽດແລະ QC. ເອົາເສັ້ນທາງເສັ້ນໃຫ້ພວກເຮົາແລະພວກເຮົາຈະວິສະວະກອນ towers ເພື່ອໃຫ້ກົງກັນ.

ສະມາຊິກຂອງ Tower ໄດ້ຖືກມັດໄວ້ໂດຍລໍາດັບການປະກອບ, ຫໍ່ດ້ວຍສາຍເຫຼັກ, ແລະປ້ອງກັນດ້ວຍຟິມພາດສະຕິກຢູ່ໃນຈຸດທີ່ຮັບຜິດຊອບ. ພາກສ່ວນຂະຫນາດນ້ອຍ (bolts, washers, fittings) ແມ່ນ boxed ແລະຕິດສະຫຼາກຢ່າງຊັດເຈນ. ການຫຸ້ມຫໍ່ສົ່ງອອກໄປສູ່ມາດຕະຖານການຂົນສົ່ງທາງທະເລ, ໂຫລດໂດຍກົງຈາກກອງປະຊຸມຂອງພວກເຮົາໄປຫາຕູ້ຄອນເທນເນີຫຼືເຮືອທີ່ແຕກຫັກຢູ່ທີ່ທ່າເຮືອ Qingdao.

ເອກະສານ: ໃບເກັບເງິນການຄ້າ, ບັນຊີລາຍຊື່ການຫຸ້ມຫໍ່, ໃບບິນຂອງ Lading, ໃບຢັ້ງຢືນການກໍາເນີດ, ໃບຢັ້ງຢືນການສອບເສັງວັດສະດຸ, ບົດລາຍງານ Galvanizing. ສໍາລັບລາຄາ tower ສາຍສົ່ງແຮງດັນສູງ 400kV, ຄໍາສັ່ງຫຼາຍ, ຫຼືວົງຢືມ, ຕິດຕໍ່ທີມງານຂາຍສົ່ງອອກຂອງພວກເຮົາ.

FAQ

ຖາມ: ຂໍ້ມູນອັນໃດທີ່ເຈົ້າຕ້ອງການເພື່ອອ້າງອີງຫໍສາຍສົ່ງແຮງດັນສູງ 400kV?

A: ປະເພດ tower ( suspension / ຄວາມເຄັ່ງຕຶງ / ມຸມ), ຄວາມສູງ, ແຮງດັນຂອງສາຍ, ຂະຫນາດ conductor ແລະຄວາມເຄັ່ງຕຶງ, ການອອກແບບພະລັງງານລົມແລະກ້ອນໂຫຼດ, ແລະມາດຕະຖານການນໍາໃຊ້ (IEC, GB, ຫຼືທ້ອງຖິ່ນ). ຖ້າທ່ານມີຮູບແຕ້ມຫໍຄອຍ, ພວກເຮົາສາມາດອ້າງອີງໂດຍກົງຈາກພວກເຂົາ - ສົ່ງ PDF ຫຼື DWG ໃຫ້ພວກເຮົາແລະພວກເຮົາຈະຕອບສະຫນອງພາຍໃນ 48 ຊົ່ວໂມງ.

ຖາມ: ທ່ານສາມາດສະຫນອງ towers ສໍາລັບສາຍທີ່ສົມບູນ, ບໍ່ພຽງແຕ່ປະເພດຫນຶ່ງ?

A: ແມ່ນແລ້ວ. ພວກເຮົາສ້າງຕາຕະລາງ tower ເຕັມ - suspension, ຄວາມກົດດັນ, ມຸມ, ແລະ towers terminal - ສໍາລັບໂຄງການສາຍ 400kV ສໍາເລັດ. ພວກເຮົາຍັງສະຫນອງມຸມ stub ພື້ນຖານແລະຮາດແວການເຊື່ອມຕໍ່.

Q: ປະລິມານການສັ່ງຊື້ຂັ້ນຕ່ໍາຂອງເຈົ້າແມ່ນຫຍັງ?

A: ສໍາລັບ towers ກໍາຫນົດເອງ, MOQ ແມ່ນ 1 ຊຸດສໍາລັບ prototype ຫຼືຈຸດປະສົງການທົດສອບ. ສໍາລັບລາຄາການຜະລິດ, ພວກເຮົາແນະນໍາໃຫ້ສັ່ງຢ່າງຫນ້ອຍ 10 ຊຸດເພື່ອປະໂຫຍດຈາກປະສິດທິພາບການຜະລິດ batch.

ຖາມ: ເຈົ້າຮັບປະກັນແນວໃດວ່າຫໍຄອຍພໍດີຢູ່ໃນບ່ອນໂດຍບໍ່ມີການເຮັດວຽກຄືນໃຫມ່?

A: ທຸກໆປະເພດຂອງ tower ຜ່ານການປະກອບການທົດລອງຢ່າງເຕັມທີ່ກ່ອນທີ່ຈະ galvanizing. ຮູ Bolt ແມ່ນ templated ດ້ວຍຄວາມແມ່ນຍໍາ CNC punching / ເຈາະ, ແລະສະມາຊິກແຕ່ລະຄົນຖືກ tagged ກັບຮູບແຕ້ມ. ບັນທຶກຂອງພວກເຮົາ: ພະນັກງານກໍ່ສ້າງປະກອບຫໍຄອຍຂອງພວກເຮົາໂດຍບໍ່ມີການປີ້ງຫຼື reaming.

Q: ເງື່ອນໄຂການຈ່າຍເງິນແລະການຈັດສົ່ງຂອງທ່ານແມ່ນຫຍັງ?

A: ປົກກະຕິແລ້ວ 30% ເງິນຝາກ T / T, ຍອດເງິນໂດຍ T / T ຫຼື L / C ກ່ອນທີ່ຈະສົ່ງ. ສໍາລັບ 30 ຊຸດ, ການຈັດສົ່ງພາຍໃນ 20 ມື້ເຮັດວຽກຫຼັງຈາກເງິນຝາກ. EXW, FOB, CFR, ຫຼື CIF Qingdao - ທາງເລືອກຂອງທ່ານ.
